提取浓缩系统》中药提取浓缩中试机组















概述:

1 . 本设备具有占地面积小、制作精致、配套齐全、操作方便等优点。特别适合于小批量、多品种的生产方式。

2 . 本设备配备:真空泵、药液泵、过滤器、受液槽、控制柜等配套附件。设备分为蒸汽加热和电加热,设备购买后只需接上水、电或蒸

汽后即可使用。

3 . 设备功能齐全,适用于水提和醇提,能进行常压和负压提取并且可以回收挥发油。配置真空转换器及控制箱,操作方便,可实现常温

提取低温浓缩;常温提取常温浓缩;低温提取低温浓缩等工艺要求。

4 . 电加热结构设计先进、高效、安全、加热和降温快捷、加热均匀。罐上配有安全减压装置,确保使用安全。

5 . 可以实现回流提取工艺,减少提取浓缩时间,节省溶媒。

6 . 独特的油水分离器设计,集真空转换功能于一体,使油水分离效果更好。采用玻璃材质,便于观察。



用途:

该多功能型提取浓缩回收中试设备特别适用于科研机构、大专院校、医院、药厂研制新产品及小批量生产。或贵重药品的提取浓缩,或植物

鲜品低温提取浓缩,它已在工厂得到成功应用。设备因功能多、性能好、结构紧凑、力口工精良,已成功进入国外市场。



小型中试多功能提取浓缩机组小型提取浓缩罐实验室提取浓缩原理:

将配制好的投入提取罐内,一次性加入5-10倍药材量的溶媒(溶媒性质及加入量按工艺要求)浸泡一定的时间后,开启蒸汽阀加热,一般采

用夹套加热,(直通蒸汽加热仅水提及提取芳香油时用)经过设定时间煮提后,即可将较高温度的提取液连续从提取罐底部经过滤网粗过滤

后至过滤器,进入浓缩器。浓缩时产生蒸汽进入冷凝器,成为冷凝液,作为新溶剂喷淋至提取罐同;提取罐内产生的二次蒸汽,经冷凝器冷

凝成冷凝液,回落到提取罐内。所有由溶剂产生的蒸汽,都通过热交换成为冷凝液回到提取罐内,二次蒸汽在过程中得到充分利用,形成新

溶剂大回流提取,故药材中溶质与溶剂始终保持高梯度传质、高速溶出。所以该套设备在节能和保持溶剂平衡方面性能十分优越。

新溶剂从上到下通过药材层溶解药材中的可溶物到提取罐底部,又被抽入浓缩器内。重复上述过程,从而形成的溶剂经提取-浓缩(回收)

大循环经返多次后,提取液呈无色,此时,提取液停止抽入浓缩器。浓缩器继续进行浓缩,直至达到需要比重(1.1-1.25)的流浸膏,放出

备用。




主要技术参数:
参数/型号 TNH-20 TNH-50 TNH-100 TNH-200 TNH-300 TNH-500
提取罐 容量(L) 30 65 125 250 375 550
有效容积(L) 20 50 100 200 300 500
夹套工作压力(Mpa) 0.15 0.15 0.15 0.15 0.15 0.15
容器工作压力(Mpa)
0.09
0.09
0.09
0.09
0.09
0.09
浓缩罐 容量(L) 30 65 125 250 375 550
有效容积(L)
20
50
100
200
300
500
罐内真空度(Mpa)
0.08
0.08
0.08
0.08
0.08
0.08
加热管工作压力(Mpa)
0.09
0.09
0.09
0.09
0.09
0.09
热回流工作回流量(L/H)
10
20
40
80
120
180
电压(V) 380 380 380 380 380 380
真空泵功率(KW) 1.5 1.5 1.5 2.2 3 3
药液泵功率(KW) 0.75 0.75 0.75 0.75 0.75 0.75
电加热功率(KW) 6+6 12+12 15+15 18+18 24+36 36+48
温度显示范围 40-100 40-100 40-100 40-100 40-100 40-100
加热介质 蒸汽、导热油、水 蒸汽、导热油、水 蒸汽、导热油、水 蒸汽、导热油、水 蒸汽、导热油、水 蒸汽、导热油、水


多功能型提取浓缩示意图

1.取样阀;  2.加热器;  3.排渣孔; 4.聚胺脂保温层; 5.回流阀; 6.回收蒸馏水阀; 7.油水分离器; 8.放油阀;

9.冷却水进口; 10.冷却器; 11.搅拌电机; 12.冷凝器; 13.提取直通阀; 14.冷凝水出口; 15.气液分离器; 16.搅拌电机;

17.浓缩直通阀; 18.放空阀; 19.浓缩罐; 20.搅拌叶; 21.放料口; 22.调节脚; 23.物料泵; 24.真空泵;

25.管道过滤器; 26.出料阀; 27.浓缩罐进料阀; 28.管路视镜; 29.热回流阀; 30.放气阀; 31.投料口

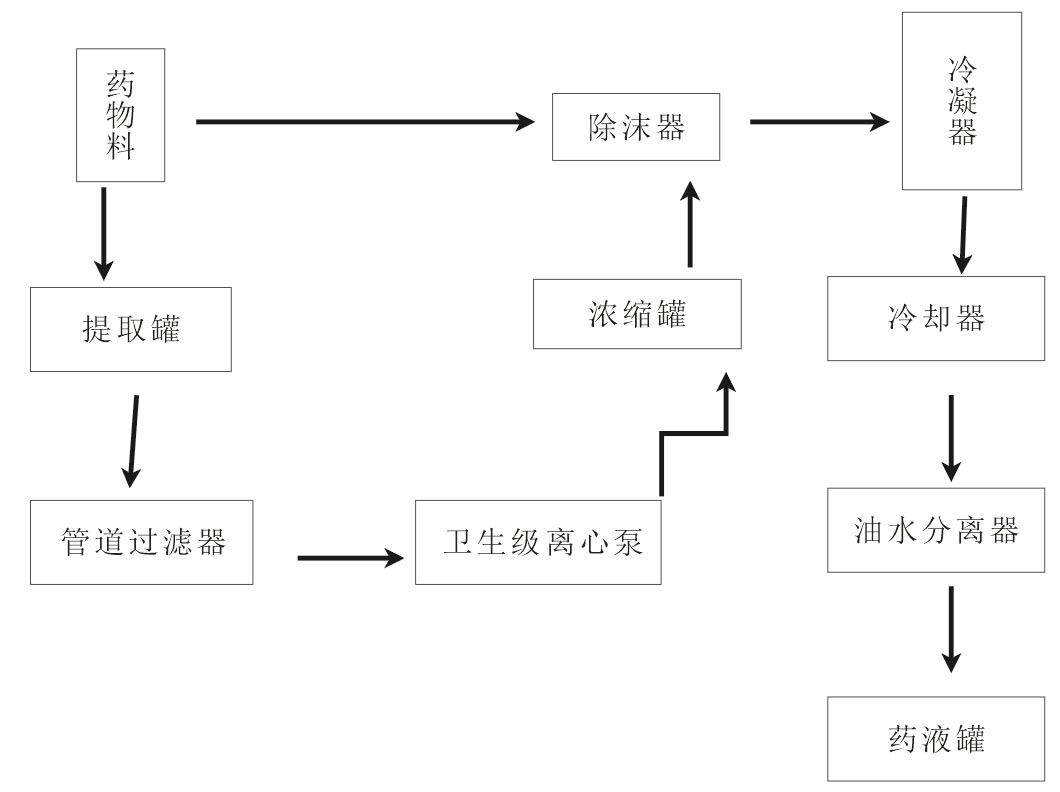

生产工艺流程图
