概述：

1 ． 本设备具有占地面积小、制作精致、配套齐全、操作方便等优点。特别适合于小批量、多品种的生产方式。

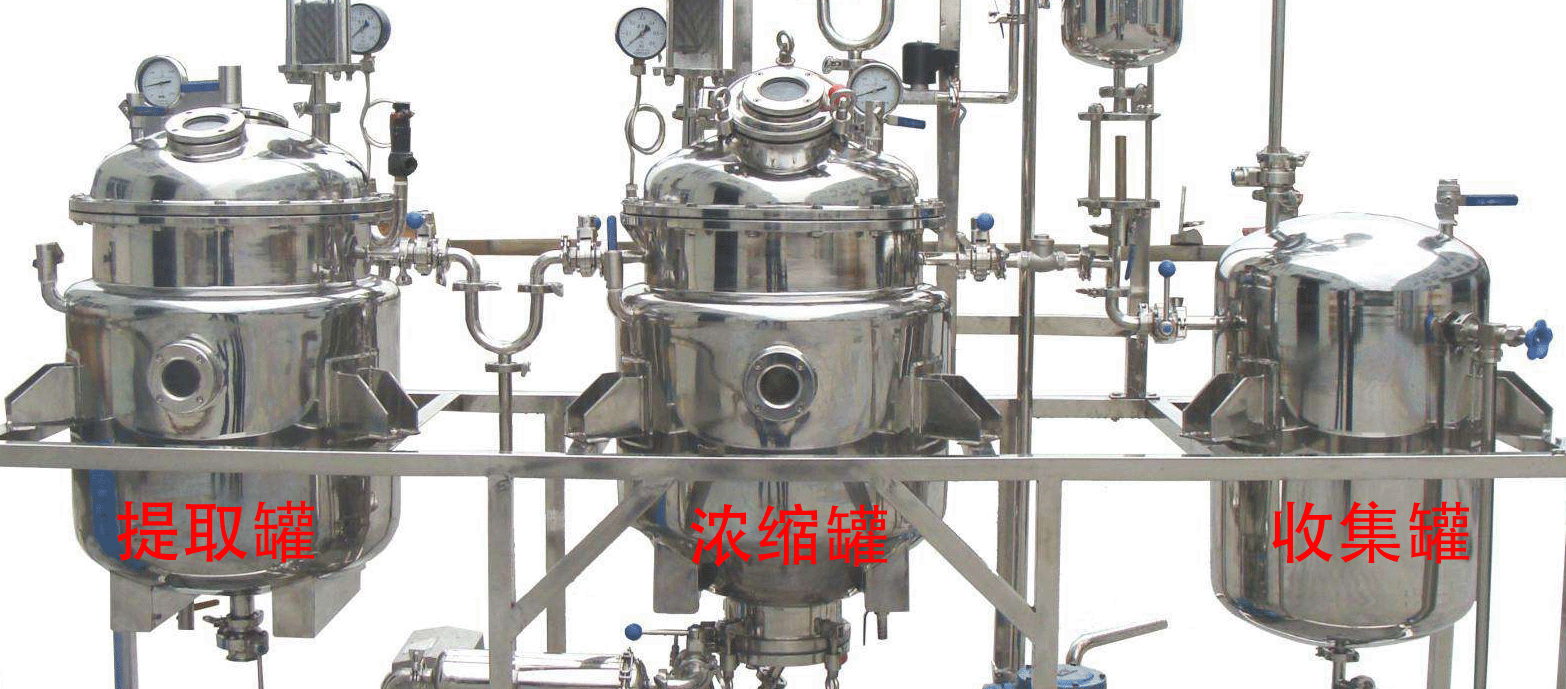

2 ． 本设备配备：真空泵、药液泵、过滤器、受液槽、控制柜等配套附件。设备分为蒸汽加热和电加热，设备购买后只需接上水、电或蒸

汽后即可使用。

3 ． 设备功能齐全，适用于水提和醇提，能进行常压和负压提取并且可以回收挥发油。配置真空转换器及控制箱，操作方便，可实现常温

提取低温浓缩；常温提取常温浓缩；低温提取低温浓缩等工艺要求。

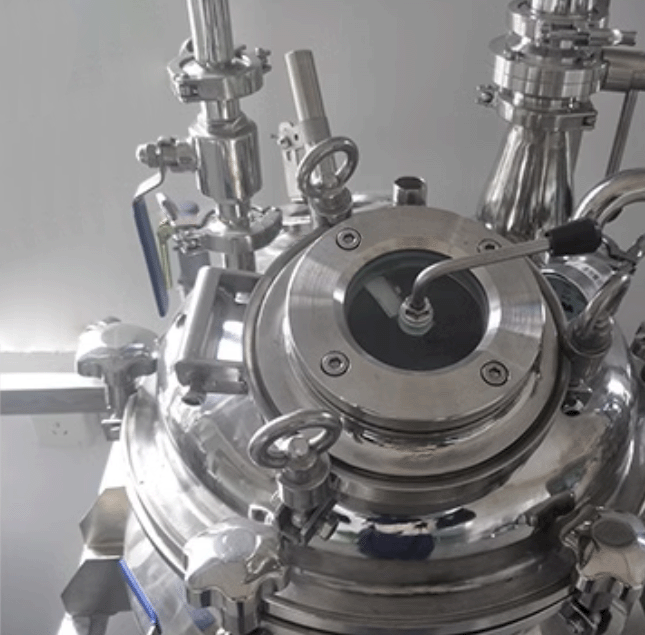

4 ． 电加热结构设计先进、高效、安全、加热和降温快捷、加热均匀。罐上配有安全减压装置，确保使用安全。

5 ． 可以实现回流提取工艺，减少提取浓缩时间，节省溶媒。

6 ． 独特的油水分离器设计，集真空转换功能于一体，使油水分离效果更好。采用玻璃材质，便于观察。

用途：

该多功能型提取浓缩回收中试设备特别适用于科研机构、大专院校、医院、药房门诊、制药厂研制新产品及小批量生产。或贵重药品的提取

浓缩，或植物鲜品低温提取浓缩，它已在工厂得到成功应用。设备因功能多、性能好、结构紧凑、力口工精良，已成功进入国外市场。

小型中试多功能提取浓缩机组小型提取浓缩罐实验室提取浓缩原理：

将配制好的料投入提取罐内，一次性加入5-10倍药材量的溶媒(溶媒性质及加入量按工艺要求)浸泡一定的时间后，开启蒸汽阀加热，一般采

用夹套加热，（直通蒸汽加热仅水提及提取芳香油时用）经过设定时间煮提后，即可将较高温度的提取液连续从提取罐底部经过滤网粗过滤

后至过滤器，进入浓缩器。浓缩时产生蒸汽进入冷凝器，成为冷凝液，作为新溶剂喷淋至提取罐同；提取罐内产生的二次蒸汽，经冷凝器冷

凝成冷凝液，回落到提取罐内。所有由溶剂产生的蒸汽，都通过热交换成为冷凝液回到提取罐内，二次蒸汽在过程中得到充分利用，形成新

溶剂大回流提取，故药材中溶质与溶剂始终保持高梯度传质、高速溶出。所以该套设备在节能和保持溶剂平衡方面性能十分优越。

新溶剂从上到下通过药材层溶解药材中的可溶物到提取罐底部，又被抽入浓缩器内。重复上述过程，从而形成的溶剂经提取-浓缩（回收）

大循环经返多次后，提取液呈无色，此时，提取液停止抽入浓缩器。浓缩器继续进行浓缩，直至达到需要比重（1.1-1.25）的流浸膏，放出

备用。
