该系列不锈钢储罐为单层、立式结构的卫生级容器设备。是制药、生物、工程、食品、饮料、果酒、调味品、化工、油脂等行业中间缓存、 储液设备。

一、贮液罐分类

1、按结构形式可分为：上开盖下斜底、上开盖下锥形封头、上下锥形封头、上下椭圆封头 2、按材质分为：SUS304、SUS316L

二、贮液罐结构

该系列储罐由圆柱形不锈钢内筒组成筒体，并配有卫生人孔、清洗球、液位计。 1、设备为单层结构。罐体内壁过滤段均采用圆弧过渡，无卫生死角，易清洗；罐体内镜面抛光处理，能够实现CIP和SIP，符合卫生规范要求。 2、材质为不锈钢SUS304或SUS316L 注：储液罐可根据客户要求设计成单层、双层（罐体和下封头设有保温层）或夹套形式（罐体和下封头设有夹套和保温层），可采用立式结 构或卧式结构，根据客户要求还可设计成方形、圆形等多种形状，配置机械搅拌。

三、贮液罐用途

1、可作储液罐、混料罐、暂存罐、储水罐等。 2、用于食品、乳制品、果汗饮料、医药化工及生物工程等领域。

四、贮液罐特点

1、可在线CIP 2、罐体内表面镜面抛光处理,能够实现CIP和SIP，符合卫生规范要求。

五、贮液罐技术参数

公称容积	300L	400L	500L	600L	800L	1000L	1500L	2000L	3000L
筒体直径(mm)	φ800	φ800	φ900	φ1000	φ1000	φ1000	φ1200	φ1300	φ1600
筒体高度(mm)	600	800	800	800	1000	1220	1220	1500	1500
工作压力	≤0.09Mpa
工作温度	＜100℃
基本配置	卫生人孔、清洗球、液位计

注：1、图表中的储罐参数为标准配置，可根据客户图纸和要求定做储罐。   2、储罐选型需提供的工艺参数：物料性质、工作压力、工作温度、特殊要求等。

储液罐可根据客户要求设计成单层、双层（罐体和下封头设有保温层）或夹套形式（罐体和下封头设有夹套和保温层），可采用立式结构或卧式结构，根据客户要求还可设计成方形、圆形等多种形状，配置机械搅拌及选配组件。

可选搅拌

可选组件

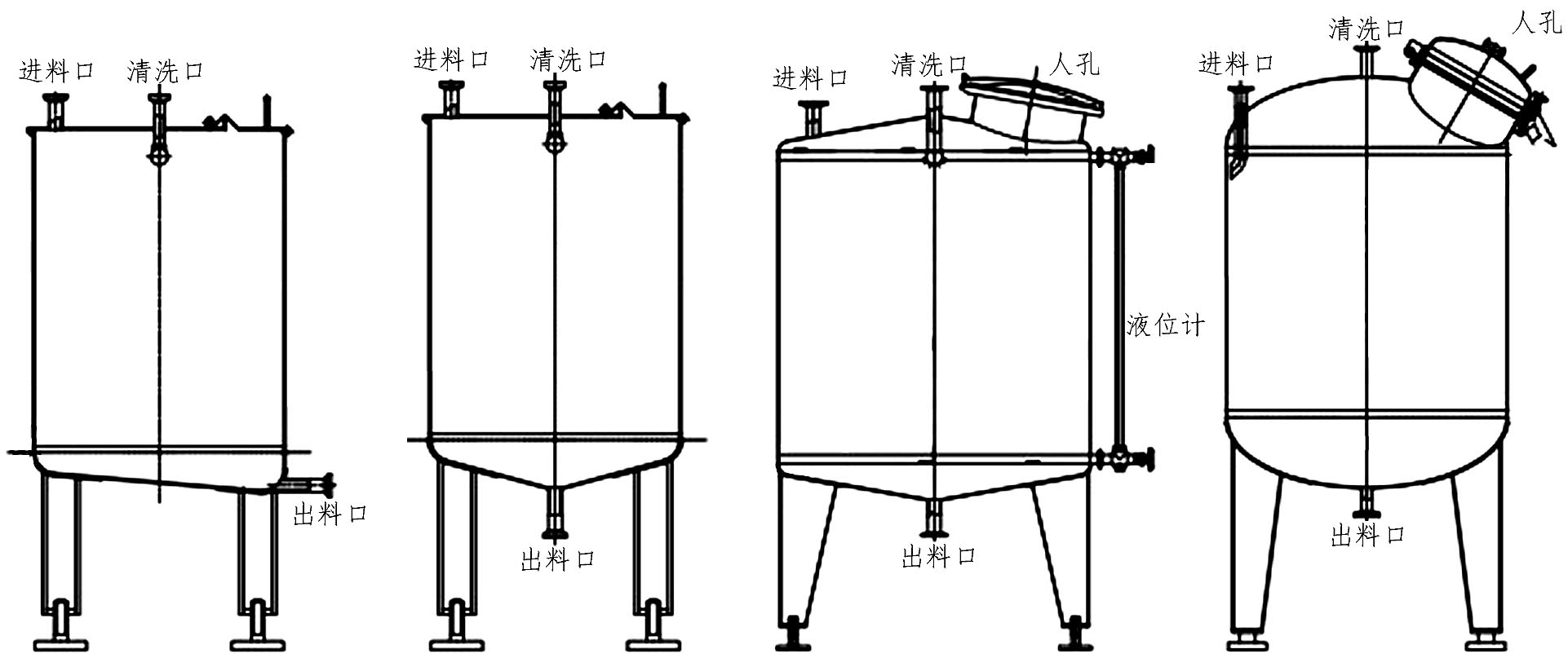

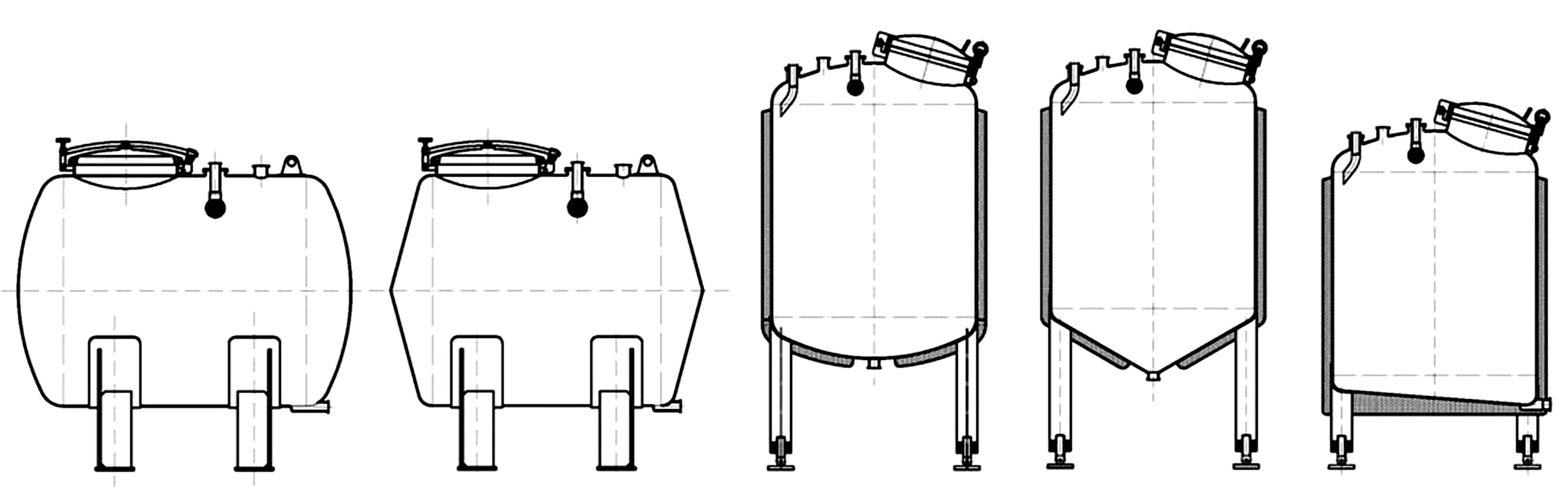

各种罐体上下结构及搅拌形式

常用不锈钢储罐展示

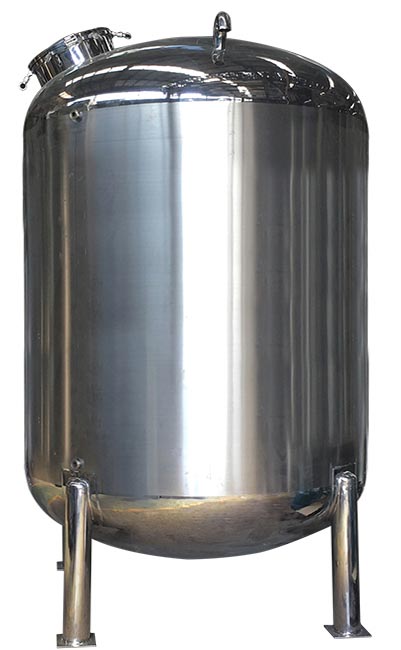

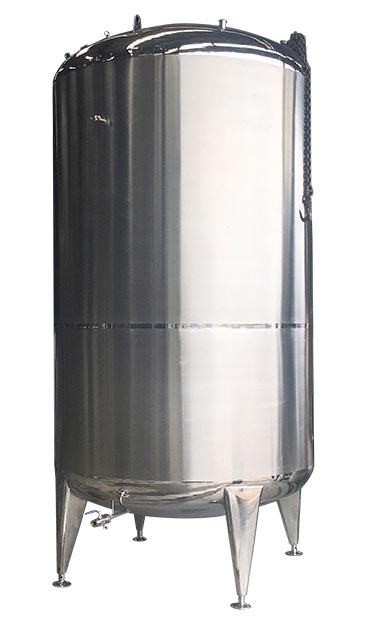

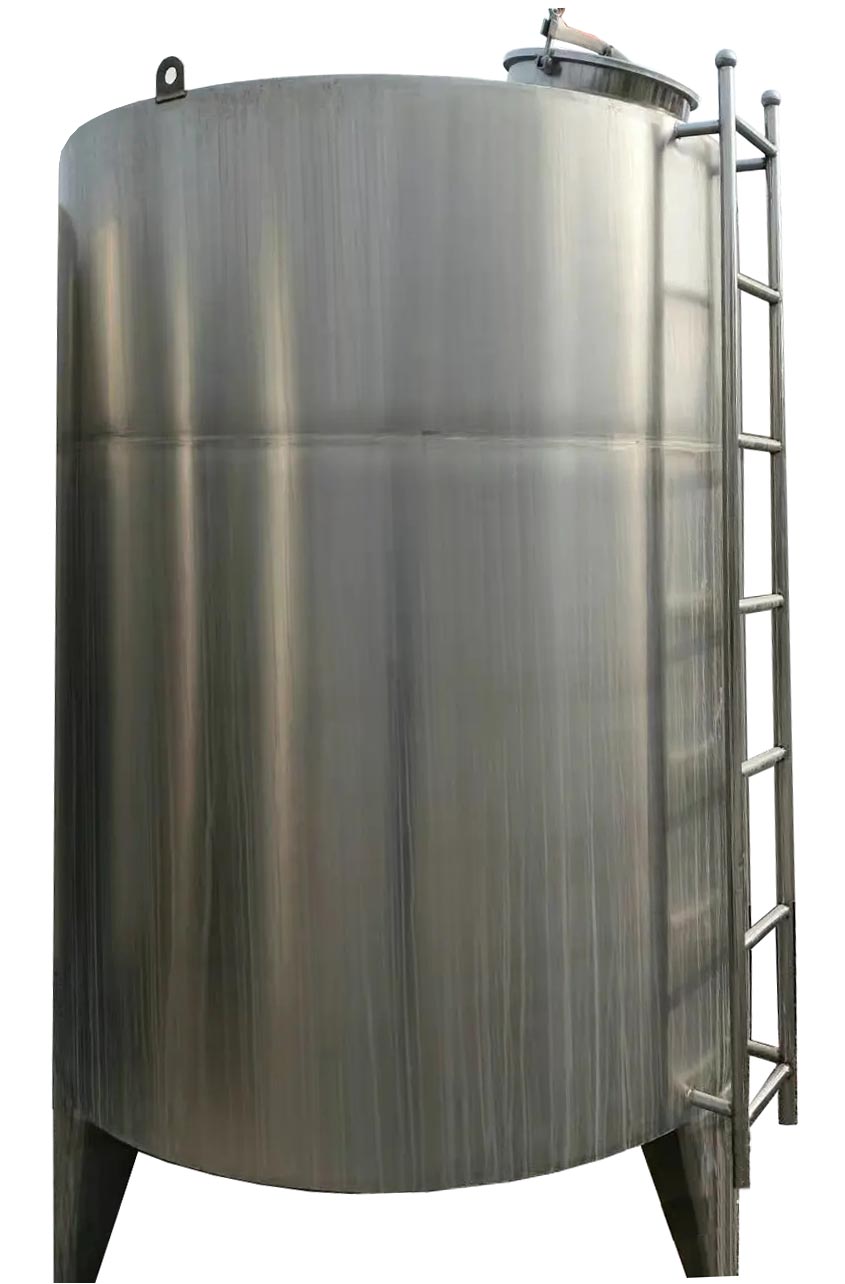

立式储罐

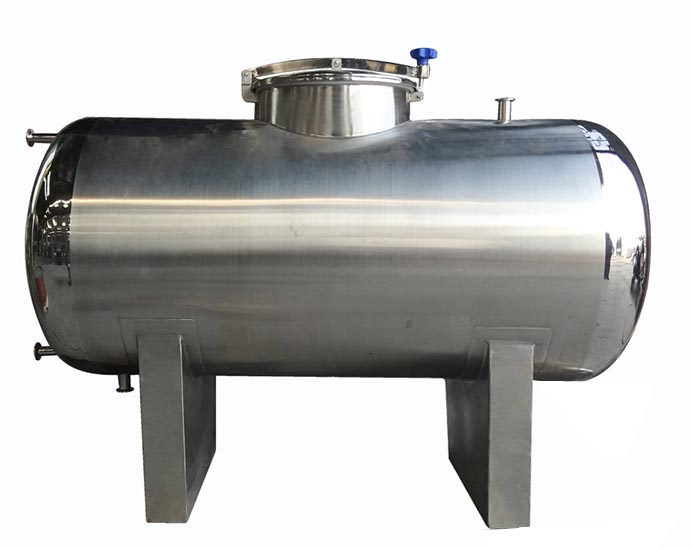

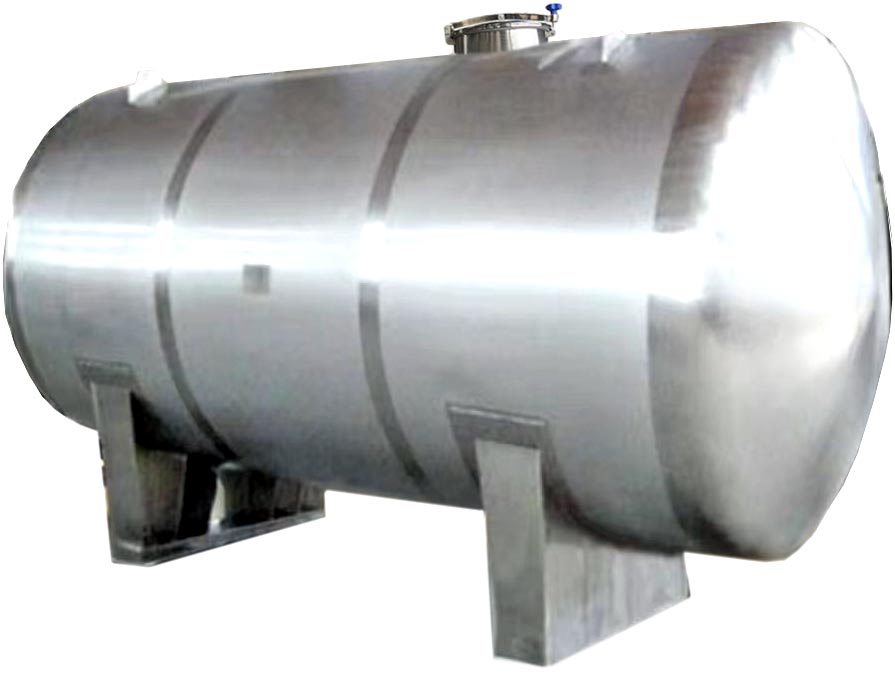

卧式储罐

注射水罐

缓冲罐
